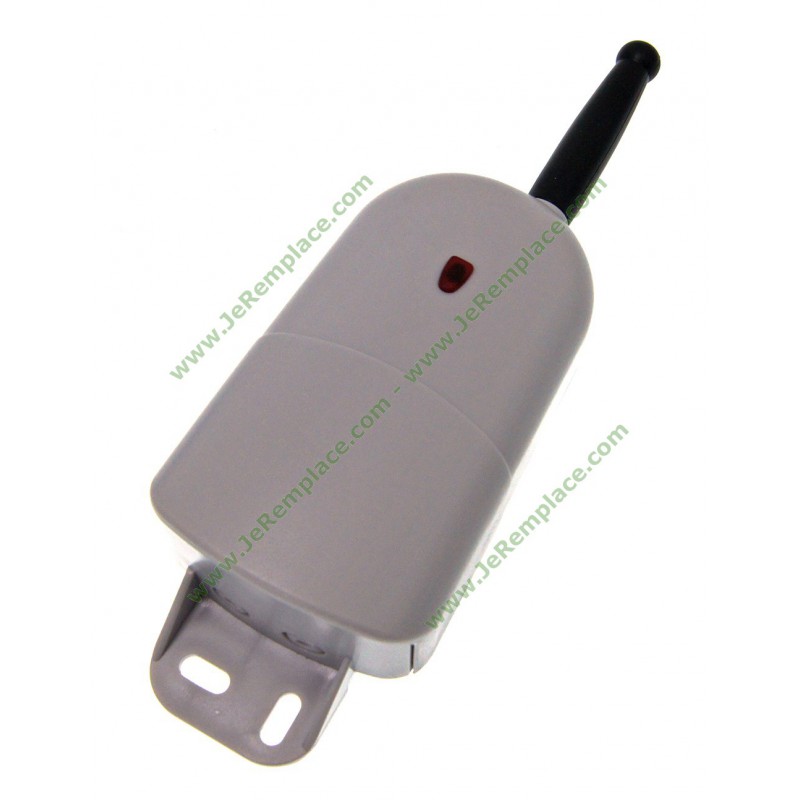

Récepteur RWAU2SA suplémentaire de portail universelle 2 fonctions

RWAU2SA – LE RÉCEPTEUR POUR EXTÉRIEUR À 2 FONCTIONS - 433.92 MHz

Ce qu'il faut savoir pour le récepteur rwau2sa :

• Alimentation en 24 volts ou 12 volts alternatif ou continu.
• Fréquence télécommande 433.9 MHz.
• Peux gérer 2 différentes utilisations. (Possible d'utiliser 2 touches sur une télécommande pour un action différente par touche)
• Le récepteur peut mémoriser 100 codes différents
• Mode monostable, Une pulsion de la touche télécommande ferme le contact relais une seconde et s'ouvre ensuite.
• Mode bistable, une pulsion sur la touche de la télécommande change l'état du relais.

LES CARACTÉRISTIQUES GÉNÉRALES
Le récepteur superhétérodyne RWAU2SA garantit une fiabilité très élevée en ce qui concerne la réception et un bon fonctionnement
même là où la réception risque d’être brouillée. La sensibilité RF et la sélectivité élevée l’exemptent de tout brouillage présent tout
autour de la fréquence de réception. Le récepteur fonctionne en auto-apprentissage en garantissant une installation facile et des

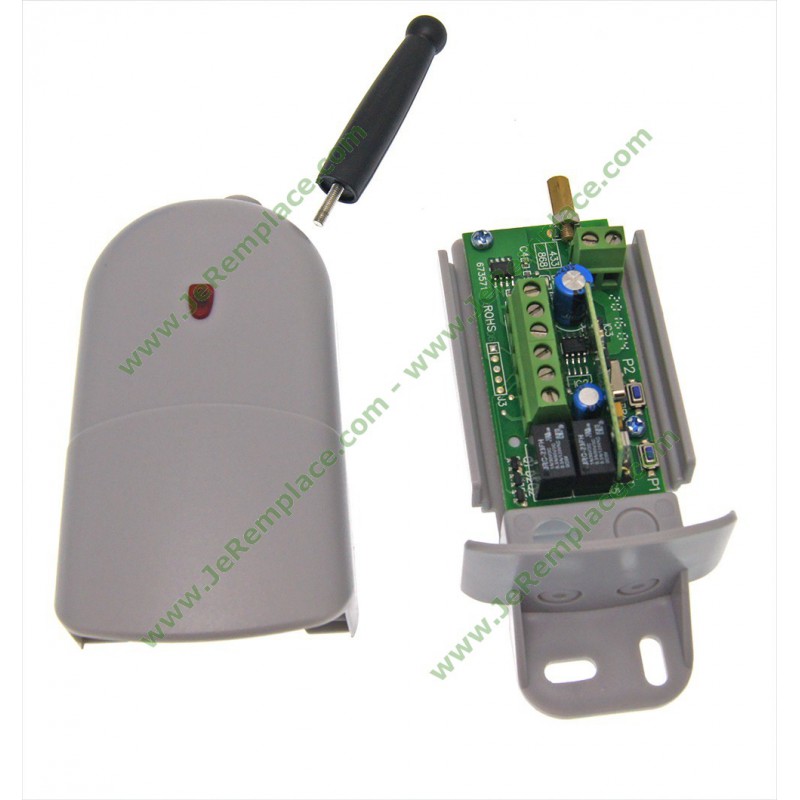

prestations élevées. Il est équipé avec un boîtier pour les applications sur les parois.

L’INSTALLATION
Pour obtenir un bon fonctionnement il est nécessaire de faire très attention quand on installe le récepteur. La portée ne dépend pas
seulement des caractéristiques techniques du récepteur, mais elle varie aussi en fonction des conditions radio-électriques du lieu et de
la situation orographique du terrain. Pour obtenir le meilleur résultat possible il est conseillé de toujours respecter les règles suivantes :

1. Seulement l'antenne accordée fournie ensemble doit être branchée au récepteur.
2. Positionner le récepteur à l’extérieur en air libre.
3. Fixer le récepteur dans une position plus haut par rapport à la structure du portail ou bien aux clôtures.
4. Placer le récepteur loin des structures métalliques.
5.  S’assurer que l’antenne se trouve à la portée optique de la radiocommande.

Attention : Il n’est pas possible d’installer deux récepteurs à une distance inférieure à 5 mètres l’un de l’autre.

LE FONCTIONNEMENT

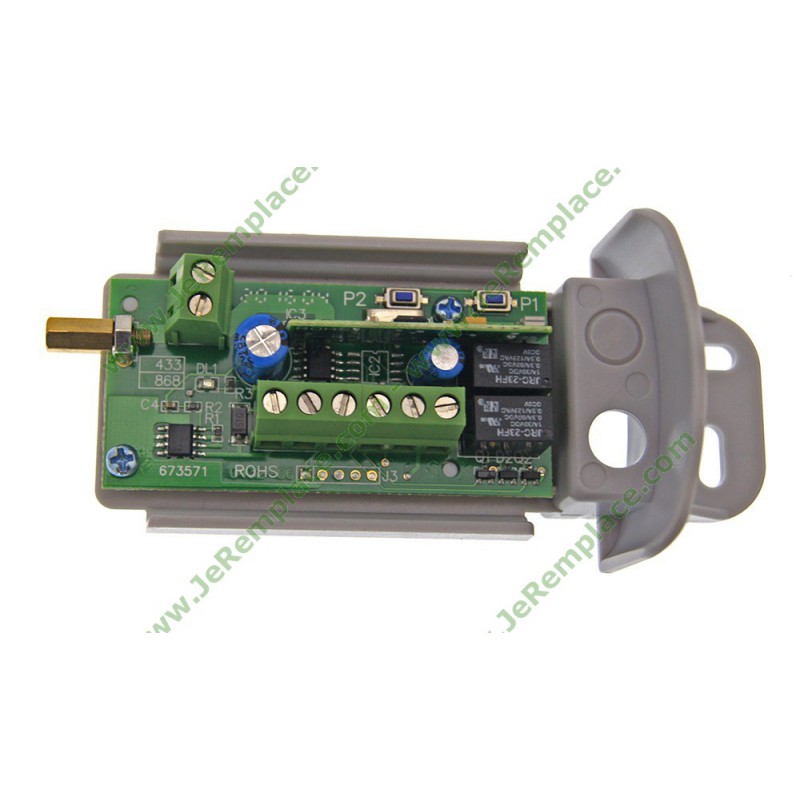

Le RWAU2SA est un récepteur en auto-apprentissage à deux fonctions. Il peut gérer deux différentes utilisations (par exemple un
portail automatique et un antivol) grâce à deux contacts relais N.O. non polarisés. Le récepteur peut mémoriser jusqu’à 127 codes
différents provenants de diverses radiocommandes. Il est possible d’adresser chaque code sur la fonction désirée. Le contenu de la
mémoire est conservé même en absence d’alimentation. Avec le RWAU2SA il est possible d’afficher pour chaque code deux mode
de fonctionnement :

1. En mode monostable : Le relais est actionné en appuyant sur le bouton placé sur la radiocommande et il est désactivé 1 seconde
   environ après que l’on a laissé aller ce dernier.
2. En mode bistable : Le relais est actionné en appuyant sur le bouton de la radiocommande et il est désactivé quand on y appuie
   dessus successivement.

LA PROGRAMMATION

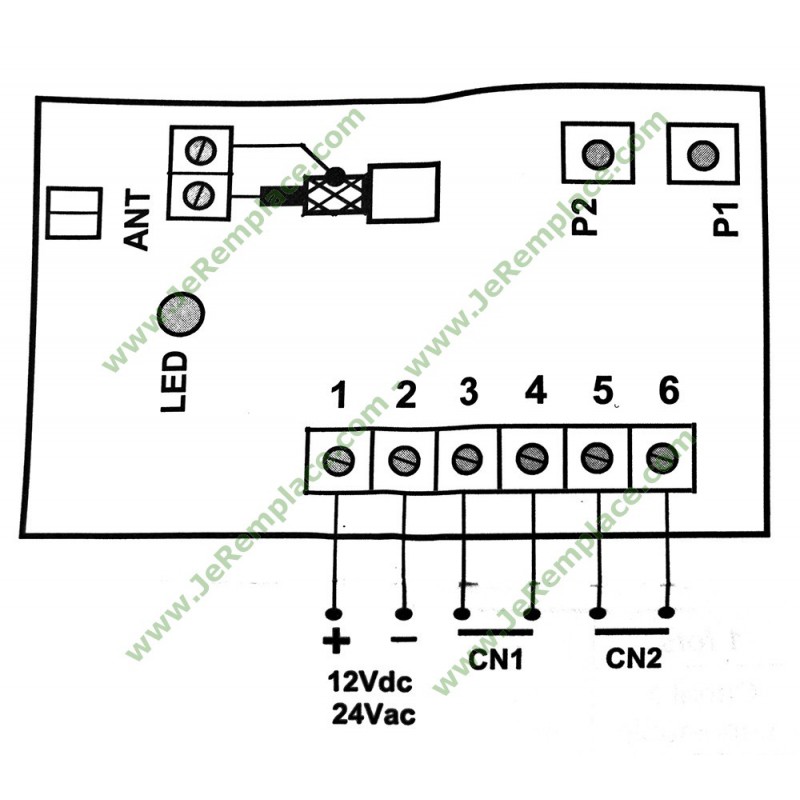

Introduction d’un code en utilisant le bouton P1 qui se trouve sur le récepteur

1. En appuyant sur P1 1 fois, on introduit un code qui fera déclencher le relais 1 en version monostable.
2. En appuyant sur P1 2 fois, on introduit un code qui fera déclencher le relais 2 en version monostable.
3. En appuyant sur P1 3 fois, on introduit un code qui fera déclencher le relais 1 en version bistable.
4. En appuyant sur P1 4 fois, on introduit un code qui fera déclencher le relais 2 en version bistable.

Après avoir effectué une des 4 opérations (1-2-3-4) attendre que le led s’allume. Ensuite transmettre le code qui doit être mémorisé
pendant au moins 1 seconde. Dès que l’on laisse aller le bouton, le led présent sur le récepteur s’éteindra en signalant que le code a
été reconnu et mémorisé. En cas de non reconnaissance du code, le led reste allumé pendant environ 10 secondes, ensuite il
s’éteindra automatiquement (fin de l’opération).

L’effacement d’un code de la mémoire

• Appuyer sur le bouton P2 qui se trouve sur le récepteur pendant au moins 1 seconde; quand on laissera aller le bouton le led
  s’allumera.
• Ensuite transmettre le code qui doit être effacé pendant au moins 1 seconde. Quand le led s’éteindra cela voudra dire que
  l’effacement du code a été effectué.

L’effacement de tous les codes en mémoire

Pour effacer tous les codes qui se trouvent dans la mémoire ( le vidage total), il faut appuyer sur le bouton P2 pendant environ 10
secondes jusqu’a ce que le led s’allume.
