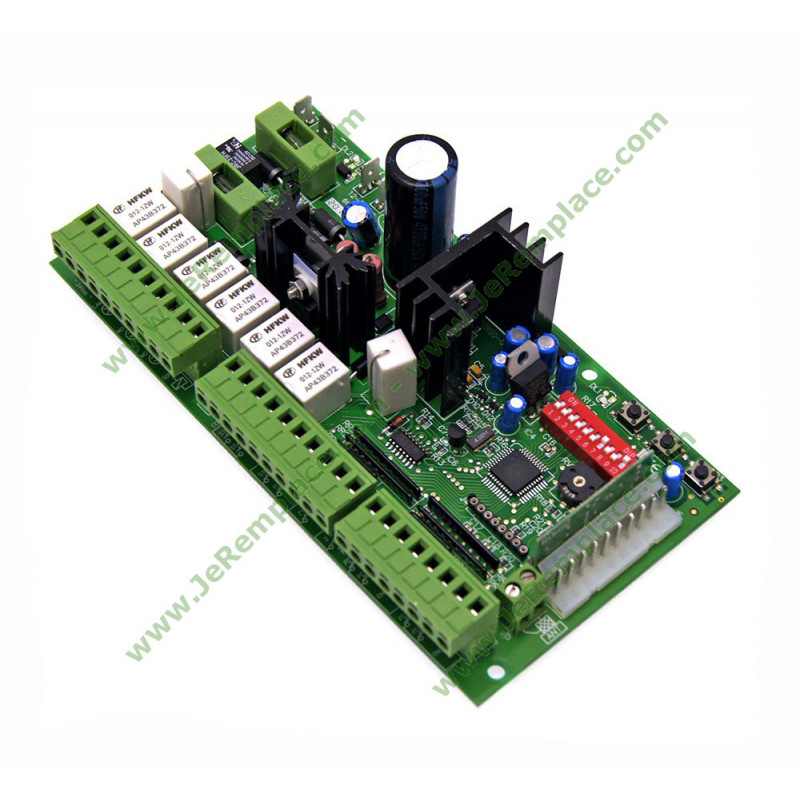

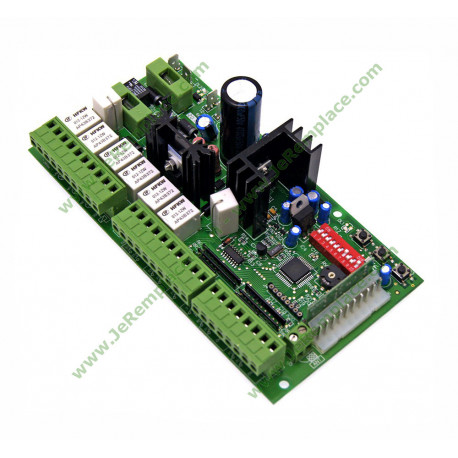

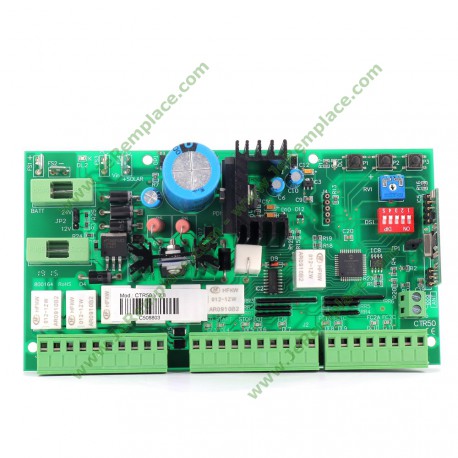

Carte électronique CTR50 de portail automatique Scs Sentinel (12 ou 24 Volts)
CTR50
Nouveau produit
La carte électronique CTR500 est une pièce de rechange destinée au remplacement de la carte CTR50 sur certains automatismes de portail SCS Sentinel. Alimentée en 12 V ou 24 V, cette pièce neuve permet de remettre en service une motorisation équipée d'une carte électronique défectueuse.
Cette carte est livrée avec une télécommande compatible et constitue une solution adaptée pour la réparation de votre automatisme. La fiche produit présente les principales caractéristiques techniques, le bornier de raccordement ainsi que les pontages de référence utiles lors de l'installation. Les procédures d'appairage et d'apprentissage sont disponibles dans les pages d'aide dédiées afin de faciliter le remplacement de pièces sans alourdir la présentation du produit.
Cette référence s'adresse aux particuliers comme aux professionnels recherchant des pièces détachées fiables pour la maintenance d'un automatisme de portail SCS Sentinel.
En Stock, Préparation sous 24 Heures.
Poser une question (25)
Fiche technique
| Code Ean | 1000000120394 |
| Famille appareil | PORTAIL |
| Genre de pièce | CARTE ELECTRONIQUE |
| Référence de la pièce | CTR 50 Remplaçante de la carte CTR34 |
| Autre référence de la pièce | CTR50 |
| Marque constructeur appareil : | SENTINEL, SCS, LEROY MERLIN, BRICO LECLERC, BRICO DEPOT |
En savoir plus
Carte électronique CTR500 pour automatisme de portail SCS Sentinel – Remplace la carte CTR50
La carte électronique CTR500 est une pièce de rechange conçue pour remplacer la CTR50 sur de nombreux automatismes de portail SCS Sentinel. Cette pièce neuve permet la réparation d’une motorisation équipée d’une carte électronique défectueuse, sans remplacer l’ensemble de l’automatisme.
Bon à savoir
La CTR500 remplace la carte CTR50. Elle est livrée avec une télécommande compatible et peut être configurée pour plusieurs types de portails.
La CTR500 remplace les anciennes versions de la carte CTR50
La carte électronique CTR500 remplace désormais les différentes versions de la CTR50 utilisées sur les automatismes de portail SCS Sentinel.
Au fil des années, la carte CTR50 a connu plusieurs évolutions. Les anciennes versions étaient équipées de DIP switches dont le nombre pouvait varier selon la version. L'une des versions les plus répandues comportait 5 DIP switches.
La CTR500 actuellement livrée est une version plus récente intégrant 8 DIP switches. Cette évolution permet de disposer de fonctionnalités supplémentaires par rapport aux anciennes générations de cartes tout en assurant le remplacement de la CTR50.
Les DIP switches correspondent au petit boîtier de réglage généralement de couleur rouge, équipé de petits boutons blancs en position ON / OFF. Cette indication permet de repérer facilement la zone concernée sur l’ancienne carte comme sur la nouvelle CTR500.
Évolution du produit
Selon la période de fabrication de votre automatisme, il est normal que votre ancienne carte CTR50 ne présente pas le même nombre de DIP switches que la CTR500 reçue. Cette différence correspond à une évolution de la carte électronique.
Carte CTR500 pour portail à deux battants, un battant ou coulissant
La carte électronique CTR500 peut être installée sur différentes configurations d’automatismes de portail, selon le câblage et la procédure d’apprentissage utilisée.
- Portail à deux battants
- Portail à un battant
- Portail coulissant
Cette polyvalence en fait une pièce détachée adaptée au remplacement de pièces sur plusieurs installations SCS Sentinel compatibles.
Alimentation par transformateur sur bornes FS3 et FS4
Lorsque l’installation est alimentée par un transformateur, le raccordement se fait sur les bornes FS3 et FS4, identifiées AC IN.
Alimentation transformateur
Les bornes FS3 et FS4 ne sont pas polarisées. Elles sont utilisées pour l’arrivée du transformateur.
Alimentation par batterie sur bornes FS1 et FS2
Lorsque l’installation utilise une batterie, le branchement se fait sur les bornes FS1 et FS2.
- FS1 : borne positive (+)
- FS2 : borne négative (-)
Contrairement à l’entrée transformateur, l’entrée batterie est polarisée.
Important
Le cavalier de sélection 12 V / 24 V concerne uniquement l’alimentation par batterie. Il doit être positionné selon la tension de batterie utilisée.
Utilisation autonome avec énergie solaire
Vous avez la possibilité d'alimenter la carte de manière autonome en utilisant un panneau solaire pour charger la batterie. Pour ce faire, le câble positif du panneau solaire doit être connecté à la borne "Battery + (FS1)" de la carte, tandis que le câble négatif doit être raccordé à la borne "Battery - (FS2)". Cette configuration est valable que vous utilisiez une batterie de 24 volts ou de 12 volts.

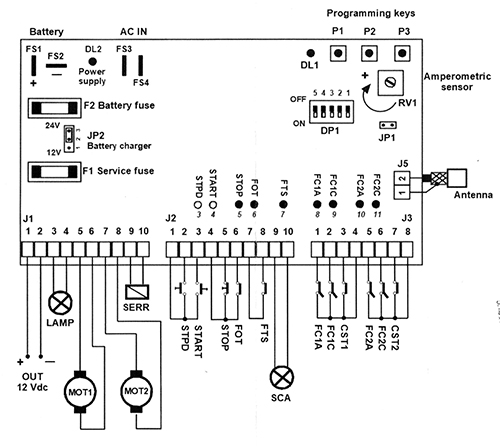

Schéma de câblage de la carte électronique CTR500
Le schéma de câblage permet d’identifier les différents borniers de raccordement de la carte : alimentation, moteurs, accessoires, commandes et sécurités.
Conserver ici le schéma de câblage actuel de la fiche produit.

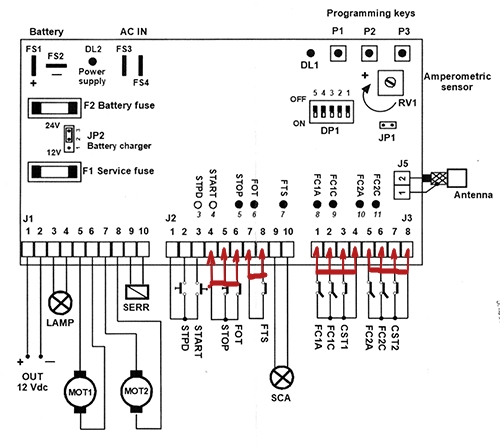

Pontages indispensables sur carte CTR50 et CTR500
Lorsqu’une installation ne comporte pas certains accessoires de sécurité ou de commande, des pontages doivent être réalisés sur les connecteurs concernés afin de permettre le fonctionnement normal de la carte.
Point essentiel avant mise en service
La photo des pontages J2 et J3 doit être conservée sur la fiche produit. Elle aide à identifier rapidement les pontages nécessaires lorsqu’une pièce cassée est remplacée par cette carte électronique.
Télécommande et récepteur radio intégré CTR500
La carte électronique CTR500 intègre un récepteur radio et est fournie avec une télécommande compatible. L’appairage des télécommandes est détaillé dans une page d’aide dédiée afin de conserver une fiche produit claire et centrée sur les caractéristiques de la carte.
Guides Jeremplace pour programmation CTR50 et CTR500
Les procédures de programmation et d’apprentissage sont disponibles dans les aides techniques Jeremplace :
- Appairage télécommande CTR50 / CTR500
- Apprentissage portail 1 battant sur carte CTR50
- Apprentissage CTR500 / CTR58 pour portail coulissant
- Ancienne procédure de programmation carte CTR50
Vidéos d’aide pour carte CTR50 et CTR500
Les vidéos d’assistance permettent de retrouver les principales opérations de mise en service, sans surcharger cette fiche produit avec les procédures complètes.
- Programmation des temps de travail
- Réglage du temps de pause
- Décalage des vantaux
- Apprentissage des télécommandes
- Réglages de la carte électronique
Lien de la vidéo montrant la programmation du temps de travail M1:
Lien de la vidéo montrant la programmation du temps de travail M2:
Lien de la vidéo montrant la procédure de programmation de retard des vantaux à l'ouverture :
Lien de la vidéo montrant la programmation du temps de Pause:
Lien de la vidéo montrant la programmation du retard entre les vantaux à la fermeture :
Lien de la vidéo montrant l'apprentissage de l'émetteur:
Lien de la vidéo montrant la programmation du temps de pause:
Remplacement de la carte CTR50 par une carte CTR500
Le remplacement de la carte électronique permet souvent de remettre en fonctionnement un automatisme sans remplacer l’ensemble de la motorisation. Cette pièce de rechange est adaptée à la réparation d’un portail automatique lorsque la carte d’origine est défectueuse.
Avant la remise en service
Contrôlez le raccordement de l’alimentation utilisée, la polarité de la batterie si elle est présente, ainsi que les pontages nécessaires sur les connecteurs de la carte.
Caractéristiques techniques de la carte électronique CTR500
- Référence principale : CTR500
- Référence remplacée : CTR50
- Références remplacées : CTR34, CTR57, CTR58
- Marque : SCS Sentinel
- Type de pièce : carte électronique
- Type d’appareil : automatisme de portail
- Configuration : portail à deux battants
- Configuration : portail à un battant
- Configuration : portail coulissant
- Entrée transformateur : FS3 / FS4 AC IN
- Polarité entrée transformateur : non polarisée
- Entrée batterie : FS1 / FS2
- Polarité entrée batterie : FS1 + / FS2 -
- Sélection batterie : 12 V / 24 V par cavalier
- Récepteur radio intégré
- Télécommande compatible incluse
Voici les liens vers les télécommandes d'origine qui sont 100% compatibles avec la carte CTR50:
(Les deux liens ci-dessous renvoient à des modèles de télécommandes sécurisées par la technologie de code roulant (rolling code).)
Télécommande compatible avec la ctr50
Télécommande compatible avec la ctr50
En raison de la mise à jour de l'algorithme Rolling-code utilisé par les nouvelles télécommandes, il est possible que vos anciennes télécommandes ne soient plus compatibles. Il est donc recommandé de prévoir le remplacement de ces télécommandes par des modèles plus récents.
Avis
Question (25)
Bonjour,
Est ce que vous réparer les cartes?
Bonjour,
nous ne réparons pas les cartes.
Cordialement,
Franck
Bonjour,
Suite au remplacement d'une CTR50 (ancien modèle avec 10 switch et programmation des temps de travail automatique) qui était HS.
Mon portail s'ouvre et se ferme tout seul indéfiniment, problème de programmation des temps de travail ?
Pour information, je n'ai pas de cellules, j'ai réalisé l'ensemble des pontages comme indiqué.
Pouvez me confirmer le mode de programmation des temps de travail pour mon portail 2 vantaux équipé de verins SCS à vis sans fin avec butées.
Merci d'avance, pour votre aide. F.Conan.
Bonjour,
vous devez vérifier si vous n'avez pas inversé le sens des fils moteur et recommencer les butées de fin de courses pour chaque moteur individuellement,
Cordialement,
Franck
Bonjour, es ce que les télécommandes ctr52 sont compatibles. Merci
Bonjour,
normalement oui, mais certaine ne le sont pas, veuillez nous transmettre une photo de vos anciennes télécommandes que je regarde cela.
Cordialement,
Franck
La carte électronique CTR 50 peut elle remplacer la carte CTR 52 qui équipait l'ACCESS 6002 V2010.
Si oui, je commande cette carte.
Merci de me répondre très vite.
Salutations
Bonjour,
je confirme que la carte ctr50 peut remplacer la carte ctr52.
Attention toutefois certaines télécommandes peuvent ne pas être compatibles, veuillez nous contacter au 0285755285 pour a ce sujet.
Cordialement,
Franck
La carte electronique CTR50 remplace la CTR52 de scs sentinel les télécommandes sont elles compatible . J'ai commandé la CTR50 se jour Merci
Bonjour,
afin de répondre précisément à votre question vous devrez nous fournir une photo de vos anciennes télécommandes.
Cordialement,
Franck
Bonjour , mon portail s'ouvre normalement et quand j'essaye de le fermer impossible le spot s'allume continuellement et je suis obligé de couper l'électricité pour que l'automatisme remarche!
Pensez vous que la carte est hs ?
C'est un Sentinel Pro 6001 top
Cordialement
Bonjour,
Un nouvel apprentissage pourra peut être régler votre problème, existe t'il un point dur en fin de buté ouverte?
Cordialement,
Franck
bonjour
je possède un automatisme de portail pro 501 top équipé d un carte ctr50
mon portail s ouvre et se ferme tout seul plusieurs fois par jour.Pensez vous que ce dysfonctionnement est du a un problème de la carte?
cordialement dejardin
Bonjour,
effectivement la carte eut être en cause mais avant de la changer il faut vérifier tous ce qui gravite autour :
inter ouverture manuel.
Sélecteur à clé extérieur
digicode.
Cellule photoélectrique.
Sélecteur à clef Transpondeur.
etc...
Cordialement,
Franck
Bonjour,
Je cherche une carte CTR52-02.
Est elle remplacée si oui par quelle référence?
D'avance merci.
Bonjour,
je confirme que la ctr52-02 est remplacé par la ctr50, ci-dessous le lien :
http://www.jeremplace.com/5523-carte-electronique-de-portail-scs-sentinel-ctr50-ctr-50.html
Cordialement,
Franck
bonjour,Madame,Monsieur
Je possede une motorisation portail deux ventaux a bras de marque sentinelle pro 600 ,a ce jour ma carte mere est hors service ,pourriez vous me confirmer que vous avez bien et que la ctr 50 sera compatible avec ma motorosation pro 600
Cordialement Mr Lagarde
Bonjour,
dans le cas ou votre ancienne carte est une ctr50 oui je confirme cela convient.
Attention certaines télécommandes d'ancienne carte ctr50 ne sont plus compatible avec la nouvelle carte.
faite moi parvenir des photos de vos télécommandes je vous indiquerai si elles sont compatibles ou non.
Photo à me faire parvenir via le formulaire du site en lien ci-dessous:
http://www.jeremplace.com/nous-contacter
Bonjour,
J'ai un sentinel pro 500 et après plusieurs manoeuvre, il ne se referme plus.
Sur la carte, le voyant DL3 reste toujours allumé même avec une réinitialisation. (P1_DL1)
Si la carte est HS, par quelle carte dois-je la remplacer ?
Cordialement
Bonjour,
cette carte ctr50 peut remplacer votre carte ancienne génération, il faut aussi prévoir le remplacement des télécommandes car les anciennes ne seront pas compatibles.
Les anciennes télécommandes à touche bleu ne sont pas compatibles.
Cordialement,
Franck
je viens d'installer mon kit de portail access 300 v 2009 ctr 52 j'ai du faire une mauvaise manoeuvre lrs moteurs font un peu nimporte quoi comment reinistialiser la platine d'avance merci
Bonjour,
vous trouverez la notice d'utilisation en bas de page.
http://www.jeremplace.com/index.php?controller=attachment&id_attachment=6
Cordialement,
Franck
La mini carte module radio de la Ctr50 est elle vendue séparément, j'ai 2 Ctr 50 je à cause de ce module
Bien cordialement
Jean Pierre
Bonjour,
la carte CTR50 est vendu complète et avec le module radio.
Cordialement,
Franck
Bonjour, quelle télécommande compatible pour une carte électronique CTR50 (portail 2 battants). Merci
Bonjour,
ci-dessous le lien de votre article :
http://www.jeremplace.com/8979-telecommande-scs-sentinel-pour-portail-electrique.html
Cordialement,
Franck
les telecommandes de la ctr 57 fonctionnent avec la CTR 50? les borniers, les connections sont identiques? quelles differences en matiere de fonctionnement?
Bonjour,
oui la télécommandes de la ctr57 fonctionne avec la ctr50, aucun changement sur le fonctionnement.
Cordialement,
Franck
Bonjour, les télécommandes d un pro 500 avec une carte ctr34 fontinnent elles avec une ctr50
Bonjour,
non elle ne fonctionne pas mais, veuillez me contacter 0285755285 sur ce sujet.
Cordialement,
Franck
bonjour, notre portail scs motorisation pro 601 top, la carte CT 50 peut-elle marcher
Bonjour,
oui cette carte électronique ctr50 convient pour votre portail scs motorisation pro 601 top.
Cordialement,
Franck
Bonsoir
Pour mon portail Sentinel scs pro 500,ma carte ctr34-05 peut elle remplacée par la ctr 50 et fonctionnera t'elle avec mes telecommande
et en avez vous en stock
Merci de la réponse
Bonjour,
oui la ctr50 remplace la ctr34-05.
Pour la compatibilité des télécommandes afin de vous répondre précisément veuillez me faire parvenir une photo de celle-ci.
Cordialement,
Franck
BONSOIR je voudrais acheter la carte CTR50 et je voudrais savoir aussi si le module HF ref ..MPD0134 EST COMPRIS DANS LE PACK MERCI DE ME RENSEIGNER
Bonjour,
oui le module de transmision est inclus avec la carte ctr50.
Cordialement,
Franck
Bonjour,
J'ai deux questions :
- La carte CTR50 est-elle compatible avec un TYXIA 6410 de Delta Dore (https://www.deltadore.fr/domotique/pilotage-volets-store-portail-garage/packs/pack-tyxia-6410-connecte-ref-6351397) ?
- Est-il possible d'avoir les télécommandes et le Delta Dore en même temps ?
Merci d'avance pour vos retours :)
Bonjour,
nous ne vendons malheureusement pas la marque deltadore.
la crt50 peux par le biais d'un contact sec être commandé par un autre system.
Cordialement,
Franck
Bonjour j'ai une carte ctr 57-02 par quel carte peut ton la remplacer ?et à quel prix ?merci
Bonjour,
vous pouvez remplacer la carte ctr57 par une carte ctr50.
Cordialement,
Franck
