Régulateur électronique eliwell IDPLUS 961

Régulateur électronique Eliwell IDPlus 961 – Contrôle précis du froid positif avec dégivrage automatique

Le régulateur électronique Eliwell IDPlus 961 est un appareil de commande professionnel destiné à la régulation du froid positif dans les chambres froides et équipements de réfrigération. Compact, fiable et simple à programmer, il permet un pilotage précis du compresseur et la gestion du dégivrage naturel par arrêt du compresseur.

Ce modèle succède directement au IDPlus 961 230V et conserve la même philosophie d’installation : montage encastrable, affichage clair à LED et programmation intuitive via les touches frontales ou une Copy Card TTL.

Fonctions principales

• Contrôle de température précis grâce à une entrée sonde Pb1 compatible NTC, PTC ou PT1000.
• Gestion automatique du dégivrage naturel par arrêt du compresseur.
• Entrée multifonction (Pb3 / numérique) configurable pour diverses actions : dégivrage, veille, contact porte, alarme extérieure, économie d’énergie, pressostat ou alarme HACCP.
• Mode chauffage disponible (fonction thermostat ON/OFF).
• Verrouillage clavier (LOC) et protection par mot de passe pour sécuriser les paramètres.
• Programmation rapide par Copy Card via port TTL.
• Buzzer intégré pour la signalisation d’alarmes et de défauts.

Caractéristiques techniques détaillées

• Alimentation : 230V~ ±10% (50/60Hz) ou 12V~ ±10%
• Consommation : 4,5 W max.
• Sortie relais : 1 sortie pour compresseur (2 HP – 240V)
• Entrées : 1 sonde principale Pb1 + 1 entrée multifonction (Pb3 / numérique)
• Compatibilité sondes : NTC, PTC, PT1000 (sélectionnable par paramètre H00)
• Plage de mesure : NTC : -50 à +110°C / PTC : -55 à +140°C / PT1000 : -55 à +150°C
• Résolution : 0,1°C
• Précision : ±0,5% de la pleine échelle (+1 digit)
• Indice de protection : IP65 (façade)
• Température d’utilisation : -5 à +55°C
• Température de stockage : -30 à +85°C
• Humidité admissible : 10...90% RH (non condensante)
• Dimensions frontales : 74x32 mm
• Dimensions découpe : 71x29 mm (+0,2 / -0,1 mm)
• Profondeur : 59 mm (sans bornes)
• Boîtier : Résine PC+ABS UL94 V-0

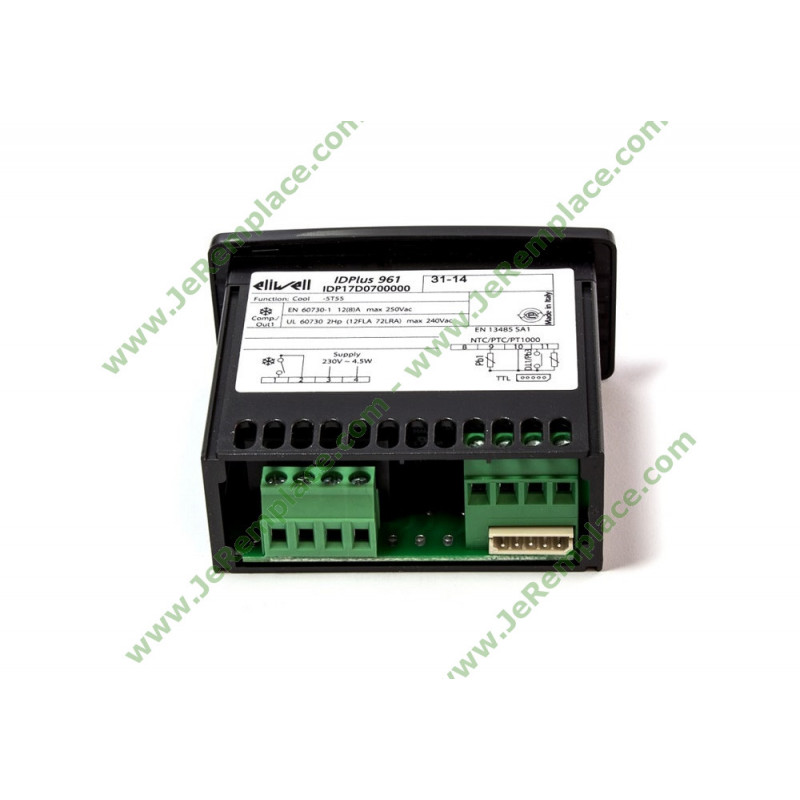

• Bornes : À vis / déconnectables (section max. 2,5 mm²)
• Code-barres : 4251391265844

Interface utilisateur

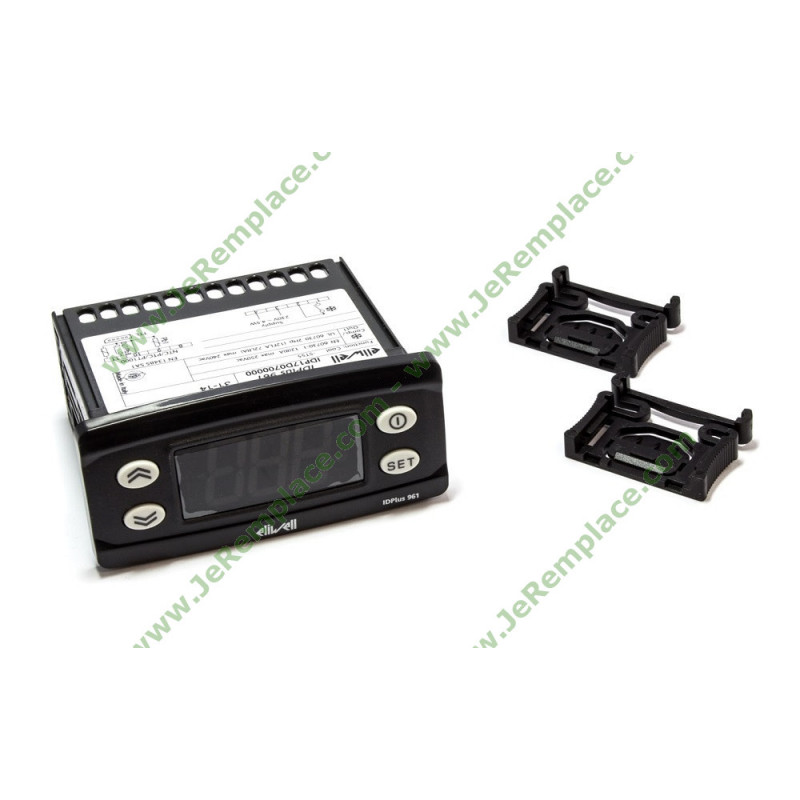

Le régulateur IDPlus 961 dispose d’un afficheur LED à 3½ chiffres et de 4 touches (UP, DOWN, SET, STAND-BY) permettant :

• la modification du point de consigne,
• le déclenchement manuel d’un dégivrage,
• la navigation dans les menus de programmation,
• et la consultation des alarmes actives.

Un test automatique des voyants (lamp test) est effectué à chaque mise sous tension pour garantir le bon fonctionnement de l’afficheur et des LED d’état (compresseur, alarme, chauffage, dégivrage).

Normes et conformité

• Norme de référence : EN 60730-2-9
• Directives : 2004/108/EC (CEM) et 2006/95/EC (Basse tension)
• Conformité alimentaire : EN 13485 (classe de mesure 1, milieu climatique A, application air)
• Tension impulsive nominale : 2500 V
• Catégorie de surtension : II
• Degré de pollution : 2
• Classe logicielle : A
• Catégorie de résistance au feu : D
• Type d’action : 1.B

Applications typiques

Conçu pour la réfrigération commerciale et industrielle, le régulateur IDPlus-961 convient parfaitement pour :

• les chambres froides positives,
• les vitrines réfrigérées ou buffets froids,
• les armoires de conservation alimentaires,
• et les installations de climatisation légère.

Version alternative disponible

Marque et identification

• Marque : Eliwell
• Référence : IDPLUS-961
• Famille : Régulateurs électroniques de froid positif
• Code-barres : 4251391265844
