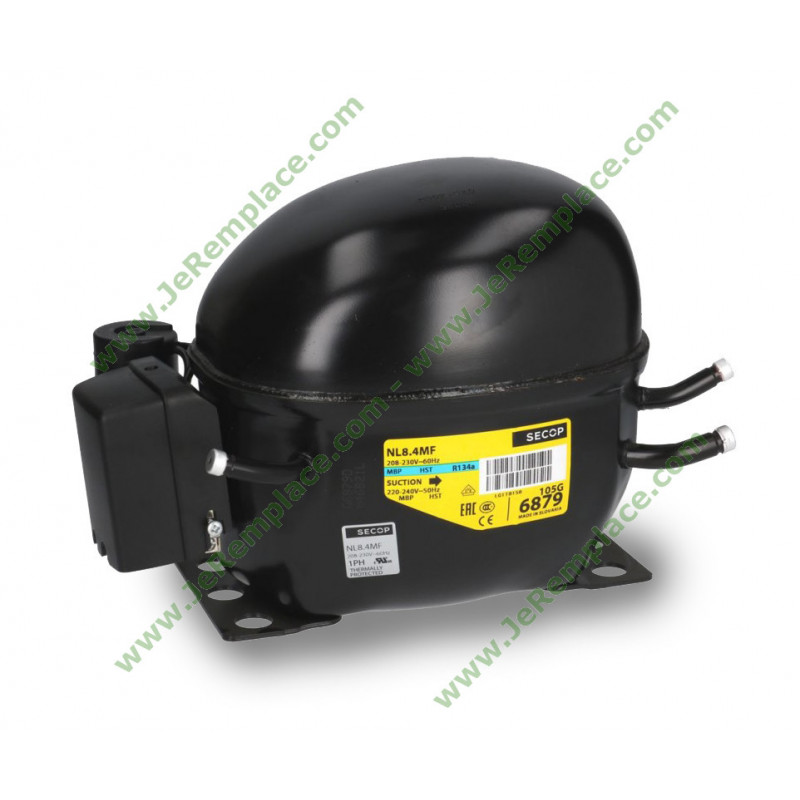

Compresseur NL8.4MF CSIR Secop pour appareil froid

Compresseur Secop NL8.4MF R134a – Modèle CSIR pour Applications MBP

Le Secop NL8.4MF est un compresseur hermétique conçu pour les applications MBP (Medium Back Pressure) utilisant le fluide frigorigène R134a. Ce modèle est livré avec un condensateur de 80 µF, permettant une installation en configuration CSIR, configuration recommandée par Secop pour garantir un couple de démarrage élevé, une excellente stabilité et une performance durable.

Le Secop NL8.4MF est livré complet et prêt à installer. Le kit comprend le starter de démarrage 117U6016, le condensateur de 80 µF référence 117U5015, ainsi que la boîte de protection et de connectique électrique. Cet ensemble d’origine Secop permet une installation en configuration CSIR, assurant un couple de démarrage élevé, une mise en route fiable sous charge et une performance stable dans toutes les conditions MBP. L’équipement fourni garantit une pose immédiate sans ajout de composants supplémentaires.

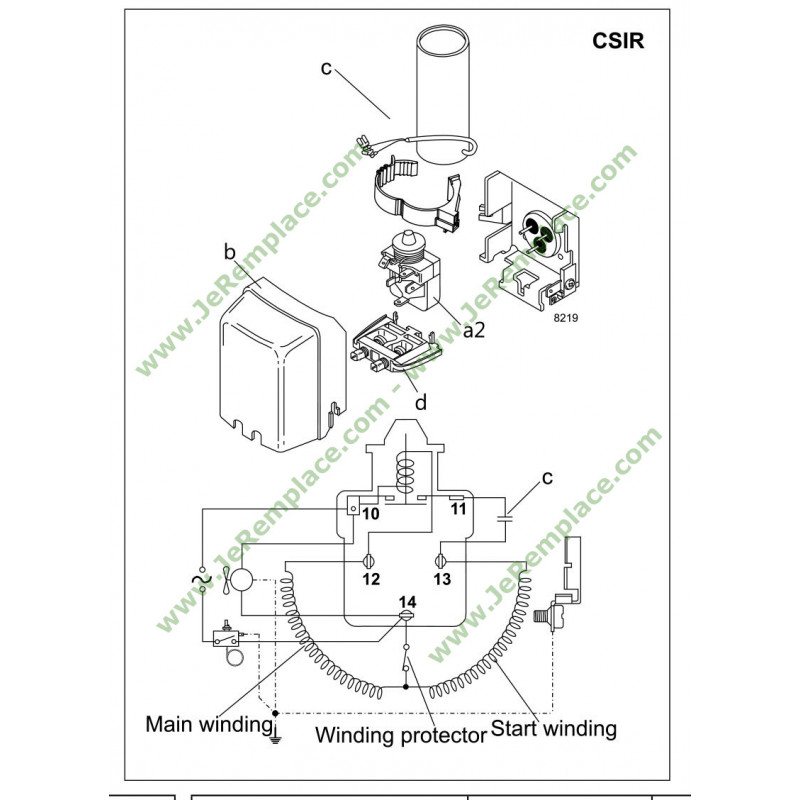

Moteur RSIR/CSIR – Présentation et fonctionnement

Le compresseur NL8.4MF est techniquement conçu pour fonctionner selon deux architectures :

• RSIR (Resistance Start – Induction Run)
• CSIR (Capacitor Start – Induction Run)

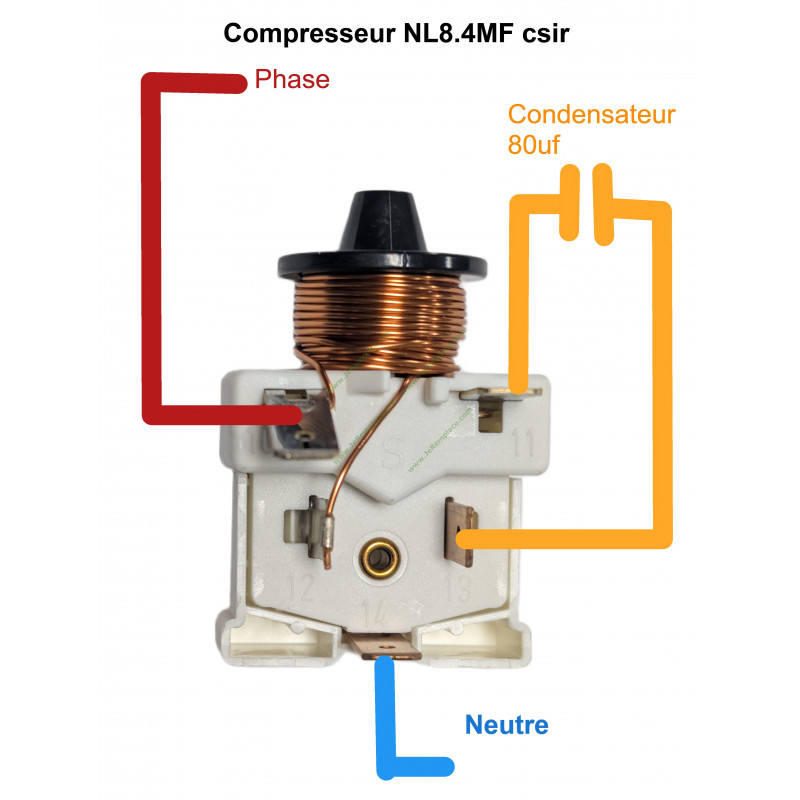

En pratique, et conformément aux recommandations Secop, le modèle est installé en CSIR grâce au condensateur 80 µF fourni avec le compresseur. Le montage CSIR offre les avantages suivants :

• Couple de démarrage plus élevé
• Démarrages plus fiables sous forte charge
• Performance améliorée en environnement chaud
• Fonctionnement optimal en 60 Hz

Le RSIR demeure une information technique du constructeur, mais le NL8.4MF est exploité en CSIR dans la quasi-totalité des applications de froid MBP.

Caractéristiques techniques complètes

• Marque : Secop
• Référence : NL8.4MF
• Code produit Secop : 105G6877
• Fluide frigorigène : R134a
• Application : MBP
• Type moteur : RSIR / CSIR
• Montage utilisé : CSIR avec condensateur 80 µF
• Alimentation : 220-240V (50 Hz) / 208-230V (60 Hz)
• Plage de tension : 187–254V (50 Hz) / 198–254V (60 Hz)
• Température d’évaporation : -20 à +15°C (50 Hz) / -35 à +7.2°C (60 Hz)
• Température max condenseur : 60°C (70°C court)
• Température max bobinage : 125°C (135°C court)
• Cylindrée : 8,35 cm³
• LRA (UL984) : 11.7A (HST) / 10.8A (LST)
• Courant de démarrage : 11.7A (HST) / 15.0A (LST)
• Résistance enroulements : 7.1 Ω (principal) / 15.4 Ω (démarrage)
• Charge maximale de fluide : 600 g
• Huile : 270 cm³ (polyolester)
• Volume interne : 2360 cm³
• Poids : 10,5 kg
• Normes : EN 60335-2-34, UL984

Dimensions du compresseur Secop NL8.4MF

• Hauteur totale (A) : 197 mm
• Largeur (B) : 191 mm
• Connexion aspiration (C) : 8.2 mm – 90° – cuivre / bouchon caoutchouc
• Connexion process (D) : 6.2 mm – 90° – cuivre / bouchon caoutchouc
• Connexion refoulement (E) : 6.2 mm – 0° – cuivre / bouchon caoutchouc
• Tolérance des connexions : ±0.09 mm

Conditions de refroidissement – Données Secop

• F1 : ventilation 1.5 m/s
• F2 : requis en 230-240V si évaporation < -12°C
• SG : refroidissement par gaz aspiré

Performances selon EN12900 & ASHRAE

EN12900 – 220V 50 Hz – F1

• Capacité : 213 à 994 W
• Puissance absorbée : 208 à 419 W
• Courant : 1.84 à 2.65 A
• COP : 1.02 à 2.37

EN12900 – 220V 60 Hz – F1

• Capacité : 77 à 893 W
• Puissance absorbée : 110 à 456 W
• COP : 0.69 à 1.96

ASHRAE MBP – 220V 50 Hz

• Capacité : 235 à 1099 W
• Puissance : 208 à 417 W
• Courant : 1.84 à 2.64 A
• COP : 1.13 à 2.64

ASHRAE MBP – 220V 60 Hz

• Capacité : 86 à 985 W
• Puissance : 112 à 453 W
• COP : 0.77 à 2.18

Accessoires compatibles Secop

• PTC 6.3 mm : 103N0011
• PTC 4.8 mm : 103N0018
• Relais de démarrage : 117U6016
• Condensateur 80 µF : 117U5015
• Capot : 103N2011
• Passe-câble : 103N1010
• Protection PTC : 103N0476
• Fixations Ø 16 mm : 118-1917 / 118-1918 / 118-1919
