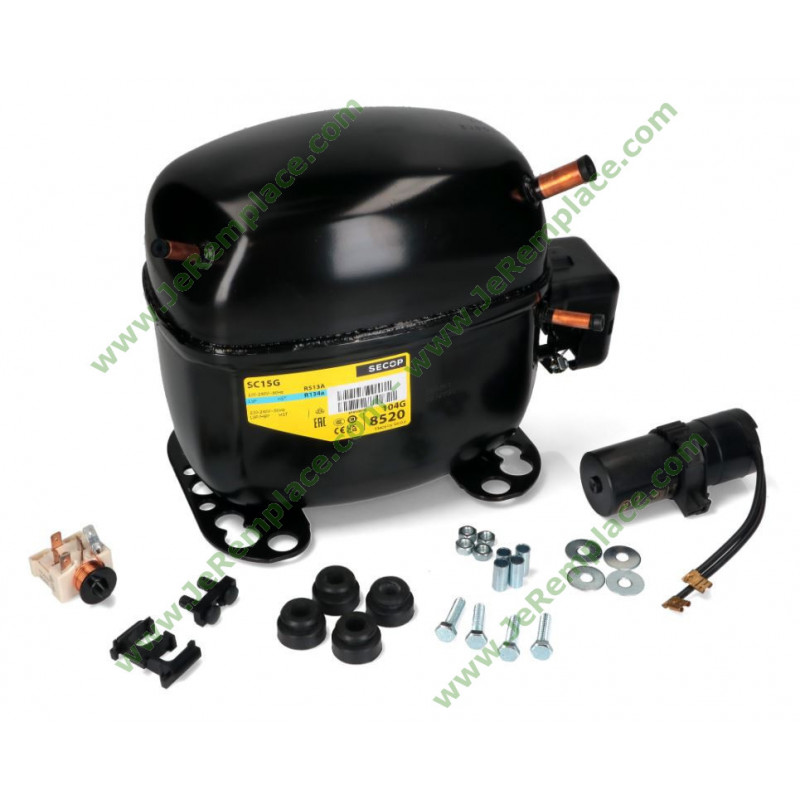

Compresseur SC15G Secop pour appareil froid

Compresseur hermétique à pistons Secop SC15G pour réfrigération R134a

Le Secop SC15G (code de commande 104G7560) est une pièce neuve conçue pour la réparation d’appareils de réfrigération, notamment lorsque le compresseur en place est une pièce cassée ou présente une défaillance. Ce compresseur hermétique à pistons est dimensionné pour le fluide R134a et couvre les applications LBP/HBP (basse et haute pression d’évaporation), ce qui en fait une solution de remplacement de pièces polyvalente.

Moteur CSIR 115V / 60Hz : caractéristiques électriques et protection thermique

Équipé d’un moteur CSIR (Capacitor Start Induction Run), le SC15G offre un couple de démarrage élevé, utile en contexte de réparation et de redémarrages exigeants. Il fonctionne en 115V à 60Hz, avec une plage de tension 103V à 127V, et dispose d’une protection thermique intégrée afin de limiter les risques de surcharge.

Performances de refroidissement (tests ASHRAE, refroidissement par huile)

La conception avec refroidissement par huile contribue à la stabilité thermique du compresseur. Les capacités ci-dessous sont issues d’essais de performance, utiles pour sélectionner une pièce détachée adaptée à un projet de remplacement de pièces en froid domestique ou technique.

Installation et raccordements : dimensions standardisées et connexions acier cuivré

Le compresseur est prévu pour un remplacement de pièces précis grâce à des dimensions standardisées et des raccordements en acier cuivré. Ses connecteurs d’aspiration, de décharge et de process sont fournis avec des diamètres indiqués ci-dessous pour une intégration cohérente dans le circuit frigorifique.

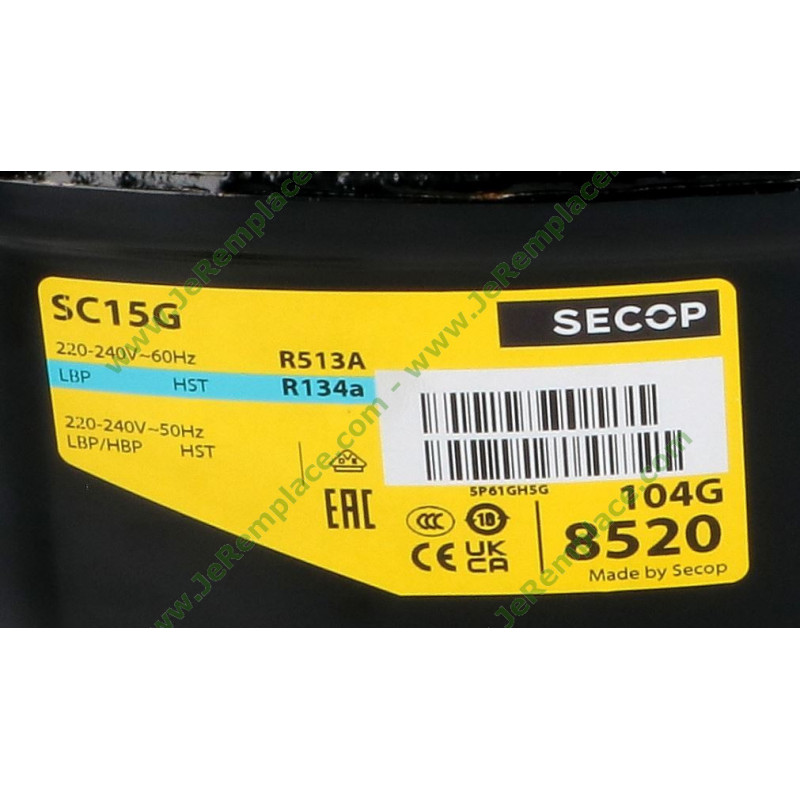

Caractéristiques techniques du compresseur Secop SC15G

• Marque : Secop / Danfoss
• Référence : SC15G
• Code de commande : 104G7560
• Fluide Réfrigérant : R134a
• Application : LBP/HBP (Basse et Haute pression d'évaporation)
• Tension nominale : 115V
• Fréquence : 60Hz
• Plage de tension : 103V à 127V
• Type de moteur : CSIR
• Cylindrée : 0.93 cu.in (15.28 cm³)
• LRA (Courant rotor bloqué) : 42.0 A
• Résistance enroulement principal (77°F) : 1.0 O
• Résistance enroulement de démarrage (77°F) : 4.3 O
• Quantité d'huile : 20.3 fl.oz. (Polyolester)
• Charge maximale de réfrigérant : 45.5 oz
• Poids sans équipement électrique : 27.7 lbs
• Hauteur totale (A) : 8.23 inches
• Hauteur (B1) : 7.20 inches
• Diamètre connecteur aspiration (C) : 0.320-0.327 in
• Diamètre connecteur décharge (D) : 0.252-0.259 in
• Diamètre connecteur process (E) : 0.252-0.259 in
• Homologations : UL984

Données de performance : capacités et rendement énergétique (EER)

• Capacité à -30°F : 780 BTU/h
• Capacité à 0°F : 1628 BTU/h
• Capacité à 20°F : 3045 BTU/h
• Capacité à 45°F : 5496 BTU/h
• EER (Energy Efficiency Ratio) à 45°F : 7.54 BTU/Wh
• Consommation électrique à 45°F : 726 W

Accessoires de rechange compatibles pour réparation et remplacement de pièces

Pour compléter une intervention de réparation et sécuriser le remplacement de pièces, plusieurs accessoires associés au SC15G sont référencés ci-dessous.

• Relais de démarrage : Code 117U6020
• Condensateur de démarrage (240 µF) : Code 117U5023
• Capot de protection : Code 103N2008
• Serre-câble : Code 103N1004
• Kit de montage (Boulons 5/8 in) : Code 118-1917
