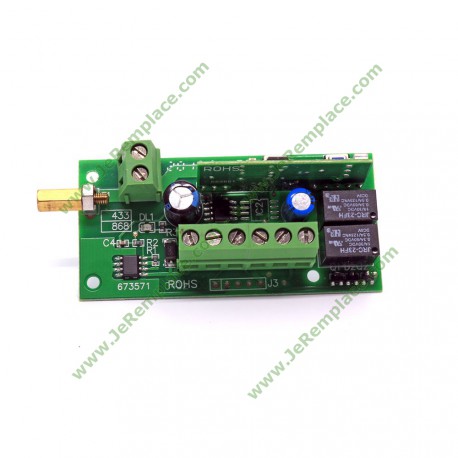

Récepteur de télécommande rpau2k pour portail Agrandir l'image
Récepteur de télécommande rpau2k pour portail
Utiliser molette souris.

Récepteur de télécommande rpau2k pour portail

1000000157581

Nouveau produit

LE RÉCEPTEUR POUR EXTÉRIEUR À 2 FONCTIONS - 433.92 MHz LES CARACTÉRISTIQUES GÉNÉRALES Le récepteur superhétérodyne RKAU2 garantit une fiabilité très élevée en ce qui concerne la réception et un bon fonctionnement même là où la réception risque d’être brouillée. La sensibilité RF et la sélectivité élevée l’exemptent de tout brouillage présent tout autour de la fréquence de réception. Le récepteur fonctionne en auto-apprentissage en garantissant une installation facile et des prestations élevées. Il est équipé avec un boîtier pour les applications sur les parois.

Plus de détails

En Stock, Préparation sous 24 Heures.


Poser une question (4)

31,20 € TTC

Notes et avis clients

personne n'a encore posté d'avis

Fiche technique

Marque constructeur appareil :SCS, SENTINEL, TOUTES MARQUES

En savoir plus

Retrouvez en lien ci dessous les télécommandes compatible avec ce récepteur :

Télécommande de portail scs sentinel 4C-PRO KAA 2T Ducati rolly drk4

Télécommande sentinel scs accès 4c pour portail

Télécommande SCS ACCESS LM4C pour portail

Télécommande SCS Sentinel pour portail électrique

LE RÉCEPTEUR POUR EXTÉRIEUR À 2 FONCTIONS - 433.92 MHz LES CARACTÉRISTIQUES GÉNÉRALES Le récepteur superhétérodyne  garantit une fiabilité très élevée en ce qui concerne la réception et un bon fonctionnement même là où la réception risque d’être brouillée. La sensibilité RF et la sélectivité élevée l’exemptent de tout brouillage présent tout autour de la fréquence de réception. Le récepteur fonctionne en auto-apprentissage en garantissant une installation facile et des prestations élevées. Il est équipé avec un boîtier pour les applications sur les parois.

L’INSTALLATION Pour obtenir un bon fonctionnement il est nécessaire de faire très attention quand on installe le récepteur. La portée ne dépend pas seulement des caractéristiques techniques du récepteur, mais elle varie aussi en fonction des conditions radio-électriques du lieu et de la situation orographique du terrain. Pour obtenir le meilleur résultat possible il est conseillé de toujours respecter les règles suivantes : a) Seulement l'antenne accordée fournie ensemble doit être branchée au récepteur. b) Positionner le récepteur à l’extérieur en air libre. c) Fixer le récepteur dans une position plus haut par rapport à la structure du portail ou bien aux clôtures. d) Placer le récepteur loin des structures métalliques. e)
S’assurer que l’antenne se trouve à la portée optique de la radiocommande. Attention : Il n’est pas possible d’installer deux récepteurs à une distance inférieure à 5 mètres l’un de l’autre. LE FONCTIONNEMENT Le récepteur en auto-apprentissage à deux fonctions. Il peut gérer deux différentes utilisations (par exemple un portail automatique et un antivol) grâce à deux contacts relais N.O. non polarisés. Le récepteur peut mémoriser jusqu’à 127 codes différents provenants de diverses radiocommandes. Il est possible d’adresser chaque code sur la fonction désirée. Le contenu de la mémoire est conservé même en absence d’alimentation.
Avec le recepteur il est possible d’afficher pour chaque code deux modes de fonctionnement : En mode monostable : Le relais est actionné en appuyant sur le bouton placé sur la radiocommande et il est désactivé 1 seconde environ après que l’on a laissé aller ce dernier. En mode bistable : Le relais est actionné en appuyant sur le bouton de la radiocommande et il est désactivé quand on y appuie dessus successivement.

LA PROGRAMMATION Introduction d’un code en utilisant le bouton P1 qui se trouve sur le récepteur a) En appuyant sur P1 1 fois, on introduit un code qui fera déclencher le relais 1 en version monostable. b) En appuyant sur P1 2 fois, on introduit un code qui fera déclencher le relais 2 en version monostable. c) En appuyant sur P1 3 fois, on introduit un code qui fera déclencher le relais 1 en version bistable. d) En appuyant sur P1 4 fois, on introduit un code qui fera déclencher le relais 2 en version bistable. Avertissement : espacer d’au moins 1 Sec une pression sur le bouton P1 de la suivante. Après avoir effectué une des 4 opérations (a,b,c,d) attendre que le led s’allume. Ensuite transmettre le code qui doit être mémorisé pendant au moins 1 seconde.
Dès que l’on laisse aller le bouton, le led présent sur le récepteur s’éteindra en signalant que le code a été reconnu et mémorisé. En cas de non reconnaissance du code, le led reste allumé pendant environ 10 secondes, ensuite il s’éteindra automatiquement (fin de l’opération).
L’effacement d’un code de la mémoire a) Appuyer sur le bouton P2 qui se trouve sur le récepteur pendant au moins 1 seconde; quand on laissera aller le bouton le led s’allumera. b) Ensuite transmettre le code qui doit être effacé pendant au moins 1 seconde. Quand le led s’éteindra cela voudra dire que l’effacement du code a été effectué. L’effacement de tous les codes en mémoire Pour effacer tous les codes qui se trouvent dans la mémoire ( le vidage total), il faut appuyer sur le bouton P2 pendant environ 10 secondes jusqu’a ce que le led s’allume.

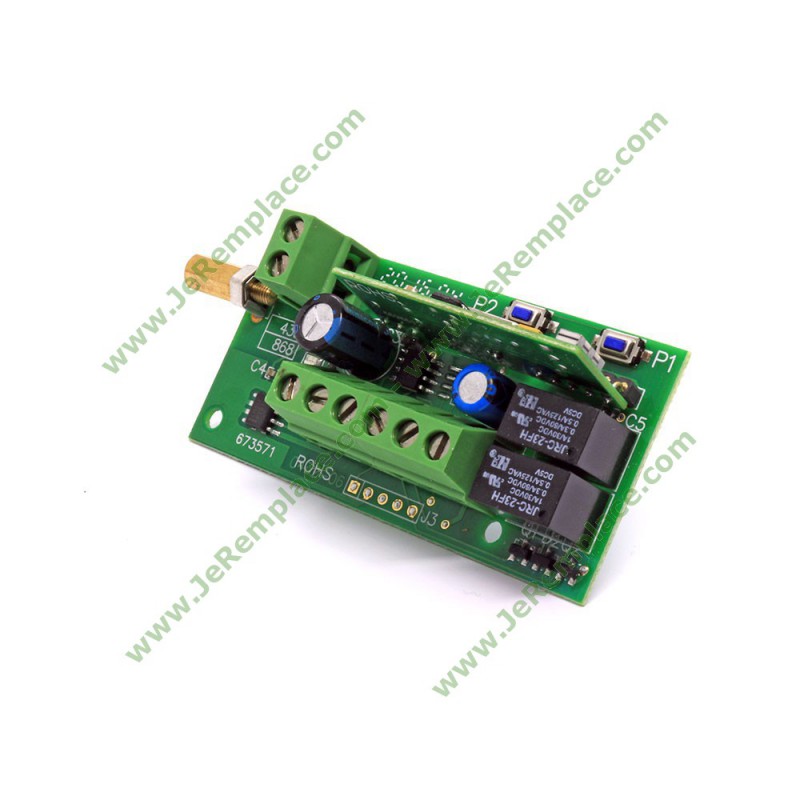

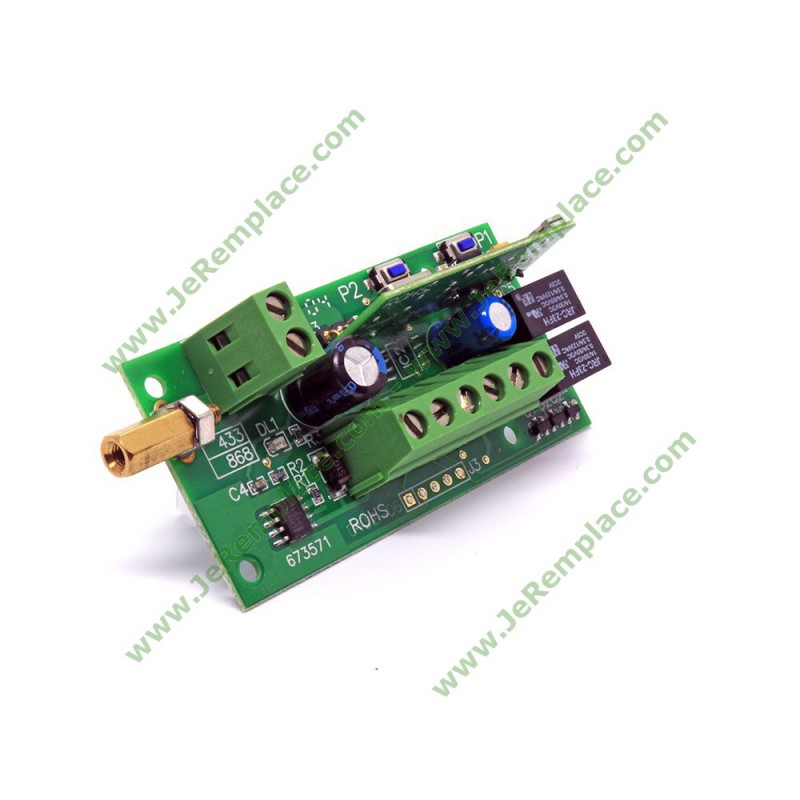

COMPOSANTS DU RÉCEPTEUR

  • P1 - Bouton d'insertion
  • P2 - Bouton d'effacement LED
  • Led rouge pour signaler l'état de fonctionnement du récepteur
  • ANT - Connecteur reliant l’antenne.

CARACTÉRISTIQUES ÉLECTRIQUES

  • Fréquence de réception : 433.92 MHz
  • Puissance des relais : 0,5A / 24Vac
  • Température de travail : -10 / +60 °C
  • Alimentation : 12 Vdc ou 24 Vac
  • Absorption : 15 mA au repos
  • Sensibilité : -102 dBm environ
  • Dimensions avec le boîte : 48 x 107 x 30 mm
  • Poids avec la boîte : 80 gr.

LES BRANCHEMENTS

  • Positif d’alimentation 12 Vdc ou 24 Vac
  • Négatif d’alimentation 12 Vdc ou 24 Vac
  • Contact du relais canal 1 - N.O.
  • Contact du relais canal 1 - N.O.
  • Contact du relais canal 2 - N.O.
  • Contact du relais canal 2 - N.O.

Récepteur télécommande portail ou lumières

Avis

Question (4)

A partir de Nicolas | 2019-04-29 18:00:54

Bonjour et Merci pour la réponse

Quelle télécommande conseillez-vous si les miennes ne fonctionnent pas ?

Merci,
Nicolas

A partir de Nicolas | 2019-04-22 16:10:47

Bonjour, j'ai une carte CTR50-03 sur une motorisation de portail coulissant PRO 401 TOP de chez SCS Sentinel.

Il me semble que la carte électronique 0423-08 est grillée dessus, la vendez vous seule ?
Ma panne est la non réception des ordres depuis les télécommandes, le reste fonctionne.

Ce récepteur rpau2k se branche à la place d'un contacteur à clé ?

Merci,
Nicolas

administrateur

Bonjour,

Nous ne disposons pas pour le moment la carte électronique 0423-08 et oui effectivement le rpau2k fera l'affaire, mais attention celui-ci n'est pas compatible avec tout les anciens modèle de télécommande de chez scs.

Cordialement,
Franck

A partir de guyo | 2018-02-21 08:38:09

merci pour votre reponse ,mais elle ne repond pas a mes questions
1er l"antenne et ou sur votre circuit et est elle livré avec le circuit?

administrateur

Bonjour,

c’est livré sans antenne.
Sur le schéma vous pouvez retrouvez le repère "ANT" qui correspond à la connectique de l'antenne.

vous avez sinon le boitier en lien ci-dessous qui sera je pense plus complet :
http://www.jeremplace.com/9127-recepteur-rwau2sa-suplementaire-de-portail-universelle-2-fonctions.html

Cordialement,
Franck

A partir de GUYO | 2018-02-20 13:44:09

bonjour ou ce trouve l'antenne sur le circuit,y a t'il un schéma de raccordement !,merci salutations

administrateur

Bonjour,

Peut être avez vous mal regardé mais vous avez à votre disposition un schéma sur la fiche article.

Cordialement,
Franck
